Modernización del sistema eléctrico del Instituto Nacional de Cancerología

Infraestructura eléctrica confiable para servicios médicos críticos

En instituciones hospitalarias, la continuidad del suministro eléctrico es un factor determinante para garantizar la operación segura de equipos médicos, áreas de diagnóstico y servicios clínicos esenciales.

Santana Ingeniería participó en la modernización de la infraestructura eléctrica en media tensión y sistemas asociados a subestaciones del Instituto Nacional de Cancerología, implementando soluciones orientadas a mejorar la confiabilidad energética, optimizar la capacidad de las subestaciones y garantizar el cumplimiento de la normatividad eléctrica vigente.

Estas intervenciones permitieron fortalecer la infraestructura energética del Instituto y asegurar condiciones adecuadas para la operación continua de equipos médicos de alta sensibilidad.

El desafío

El Instituto Nacional de Cancerología requería fortalecer su sistema eléctrico para responder a una demanda energética creciente y garantizar la continuidad del servicio en áreas críticas.

Los principales retos incluían:

• Incrementar la capacidad energética de las subestaciones
• Reducir interrupciones en el suministro eléctrico
• Modernizar sistemas de maniobra, protección y transferencia
• Optimizar la operación de generadores eléctricos
• Mejorar la calidad de energía para equipos sensibles
• Cumplir con las normas RETIE, NTC 2050 e IEEE 519

En un entorno hospitalario, la confiabilidad del sistema eléctrico es esencial para proteger equipos de diagnóstico, unidades de atención crítica y procesos médicos continuos.

Soluciones implementadas

Santana Ingeniería desarrolló un conjunto de soluciones para modernizar y robustecer la infraestructura eléctrica del Instituto.

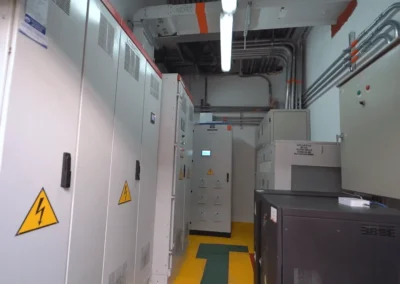

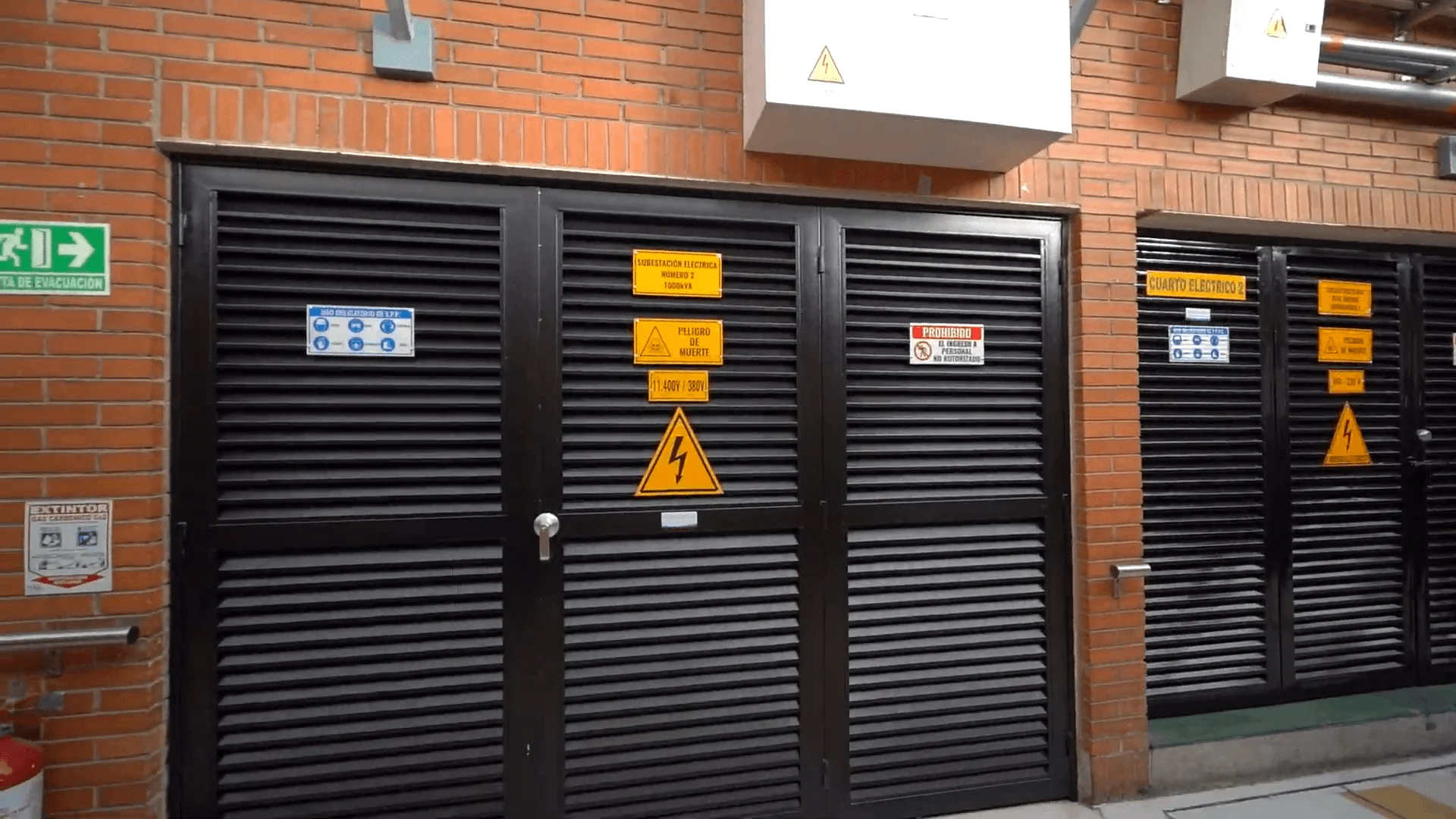

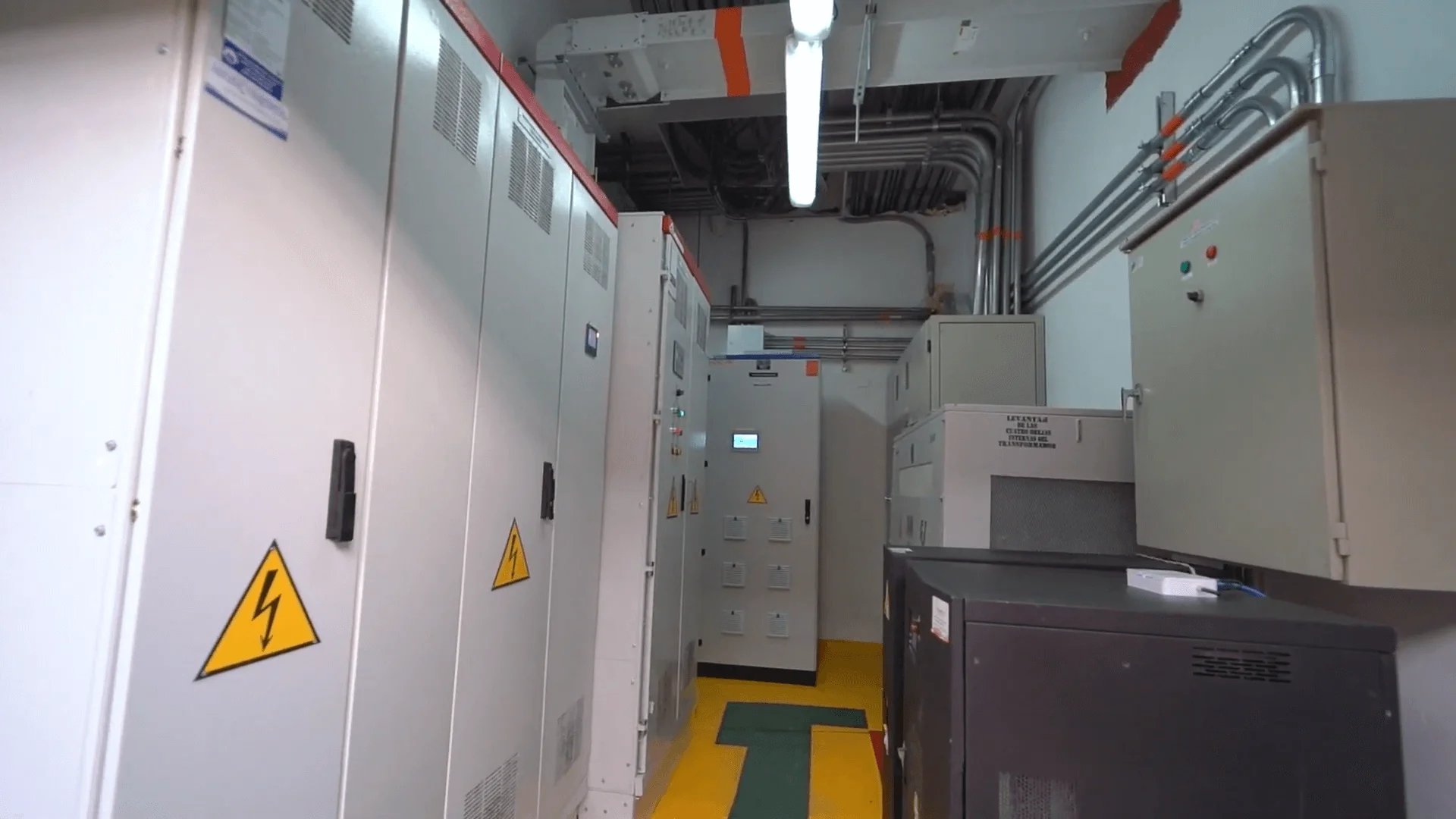

Ampliación de subestaciones eléctricas

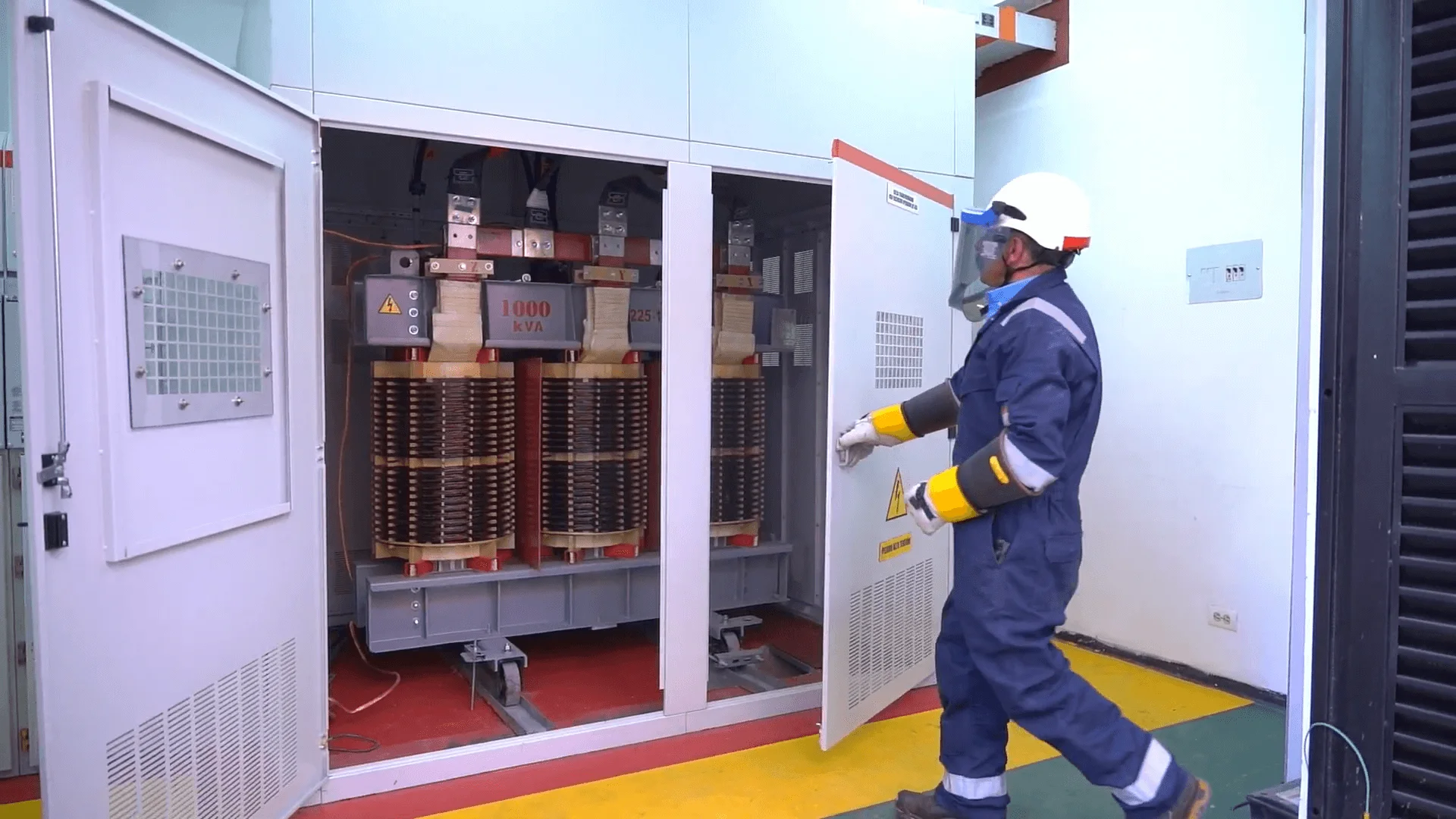

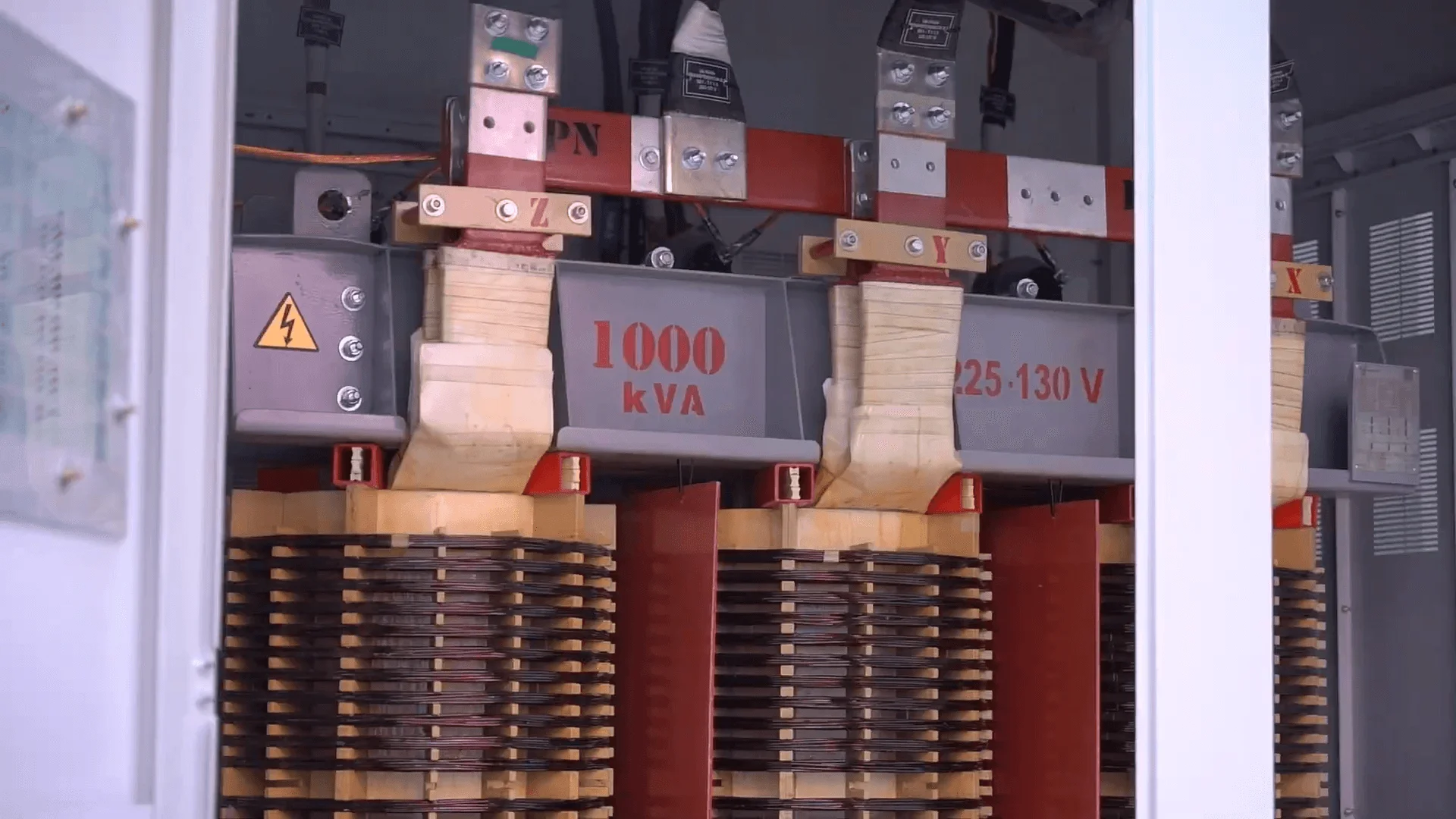

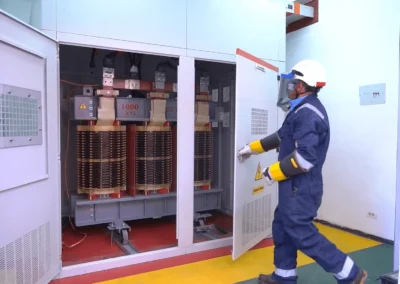

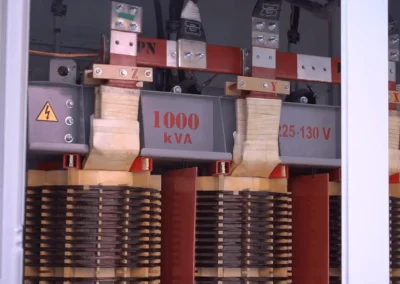

Se incrementó la capacidad de carga de subestaciones pasando de 630 kVA a 1.000 kVA, permitiendo gestionar de forma segura una mayor demanda energética.

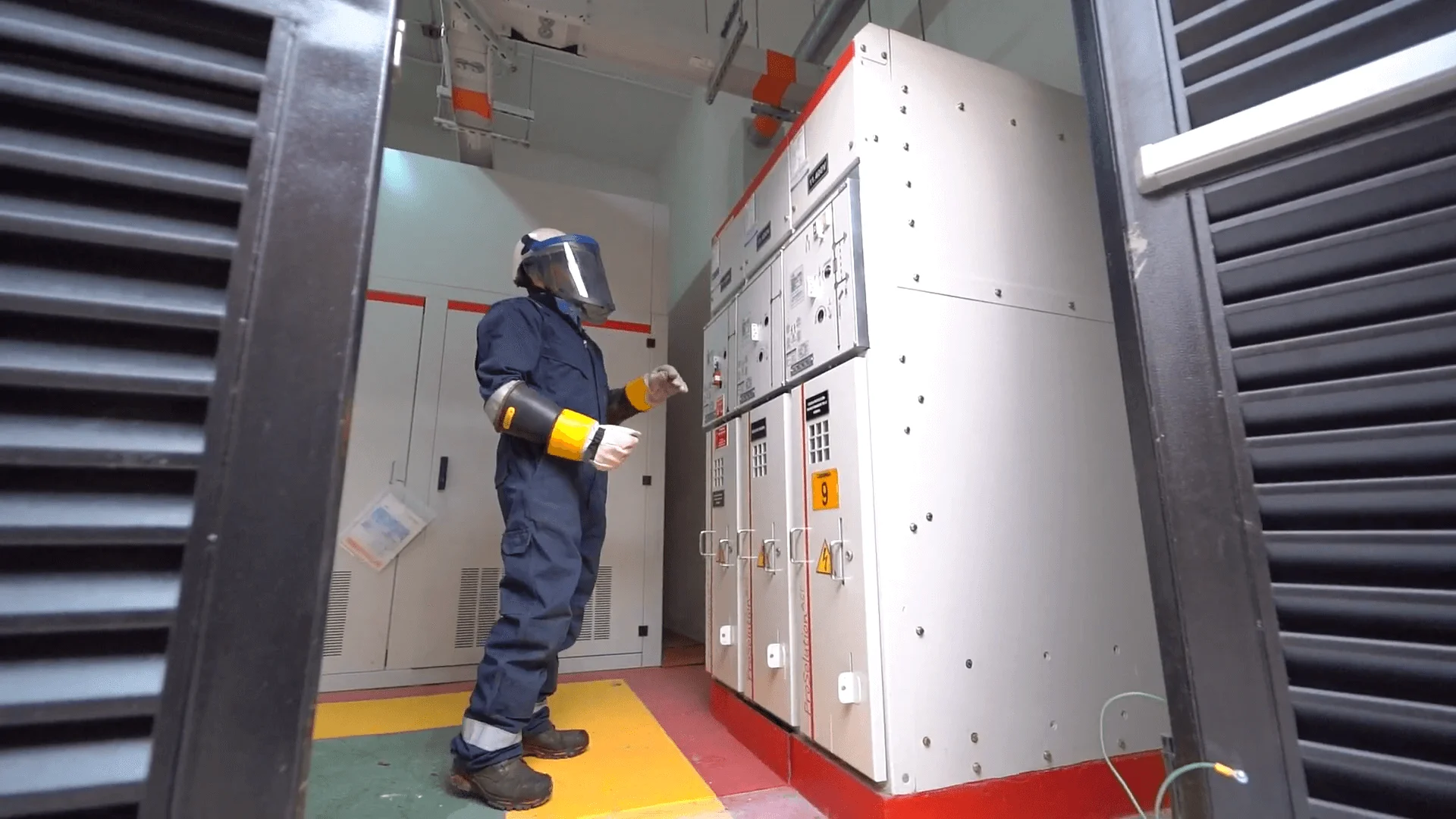

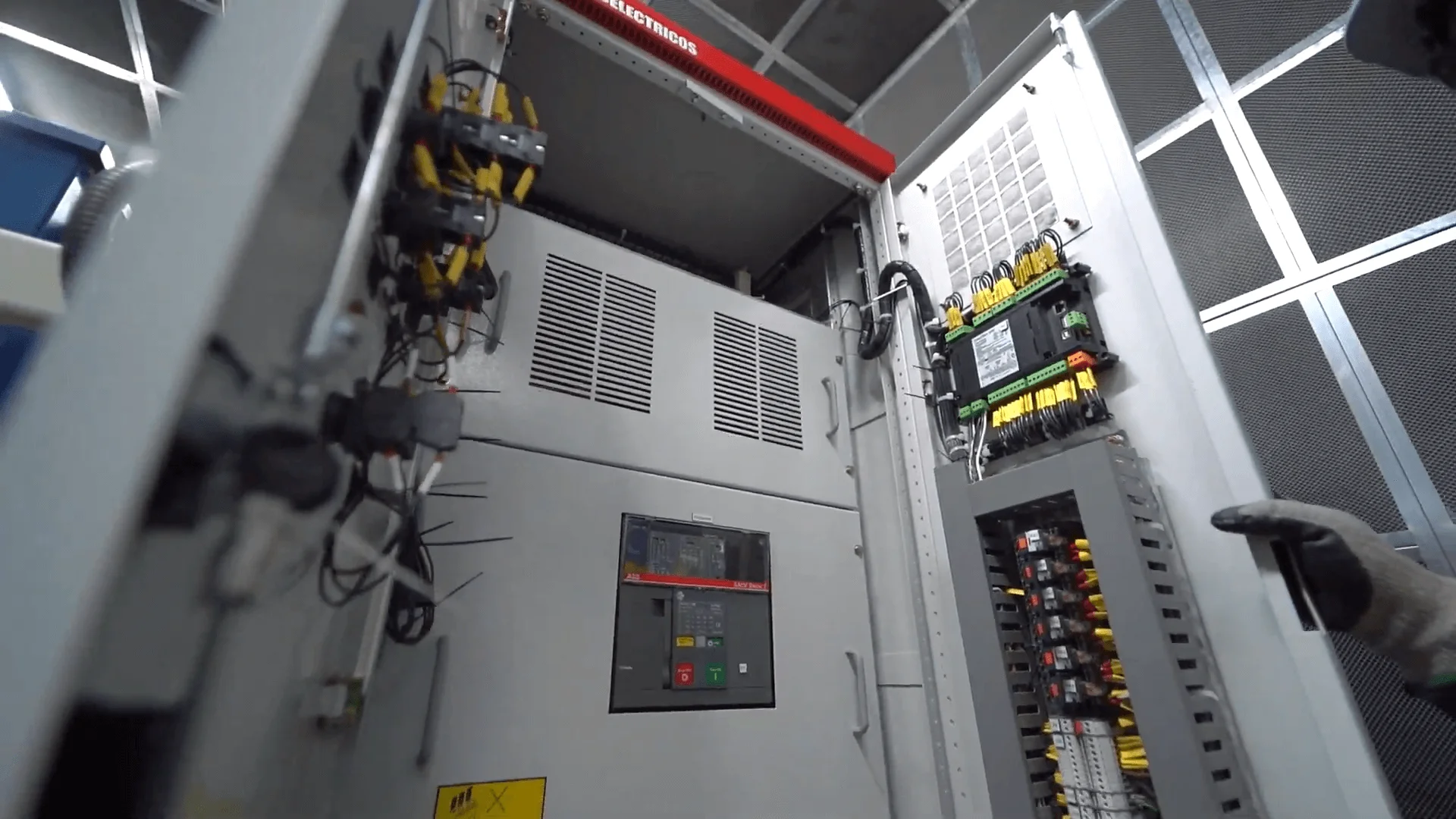

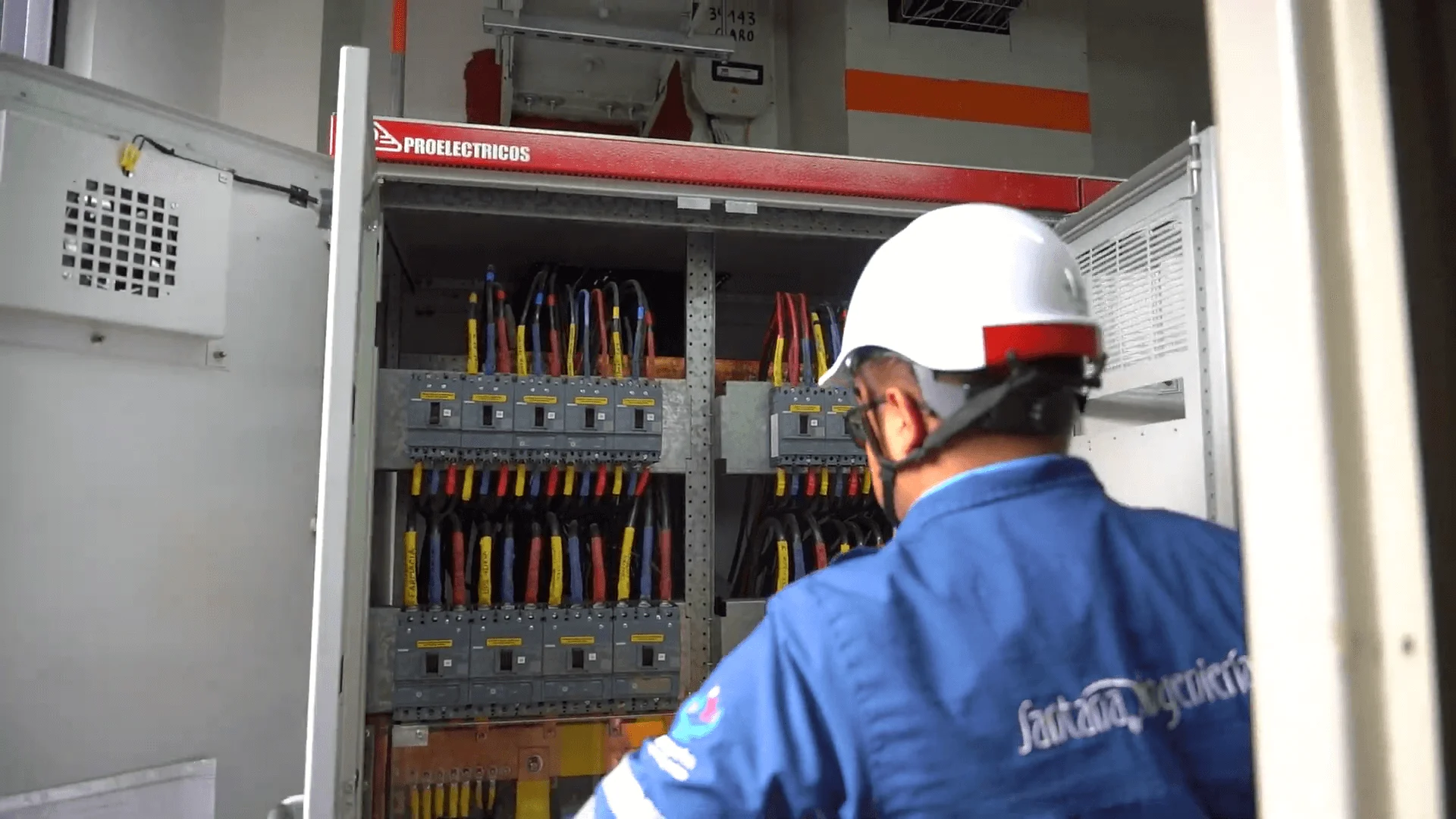

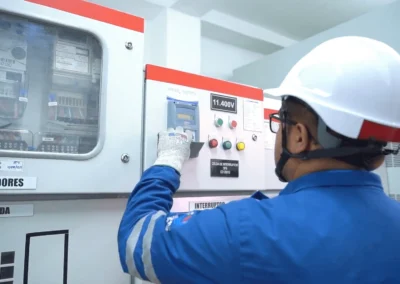

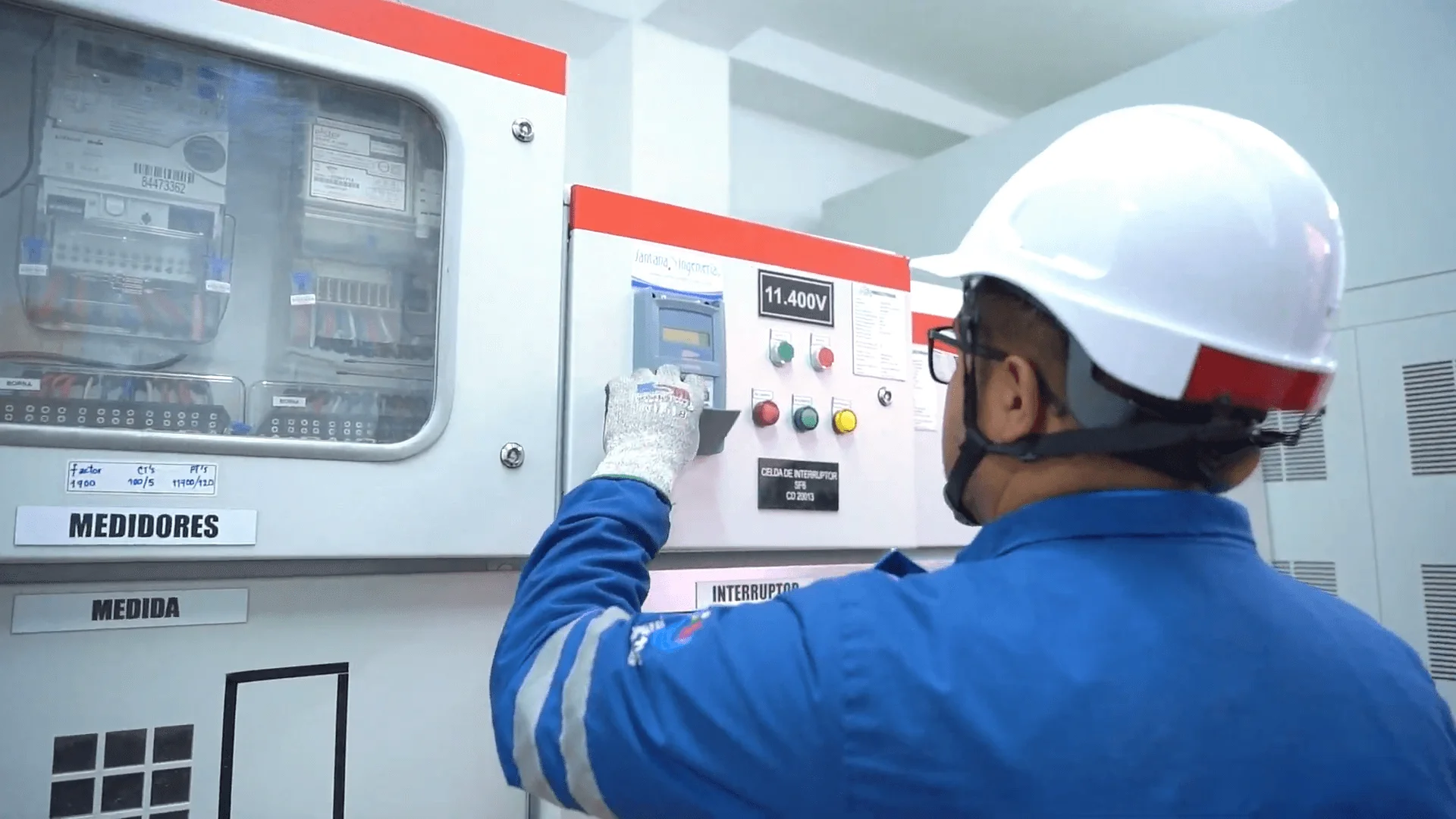

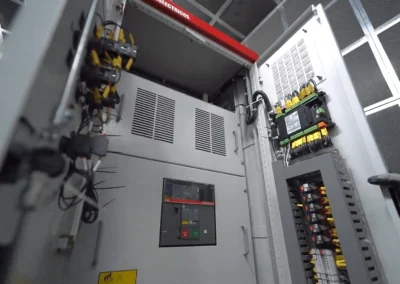

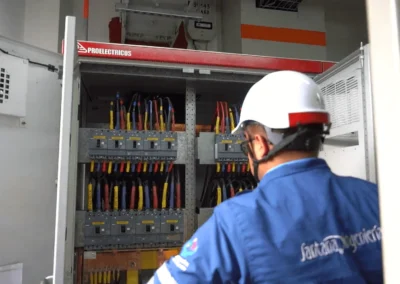

Modernización de sistemas de protección y maniobra

Se actualizaron componentes críticos del sistema eléctrico incluyendo:

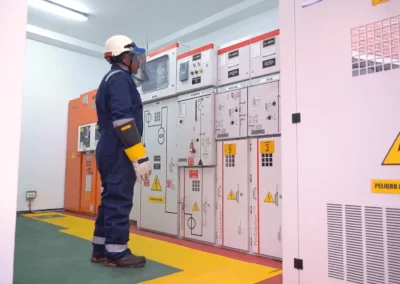

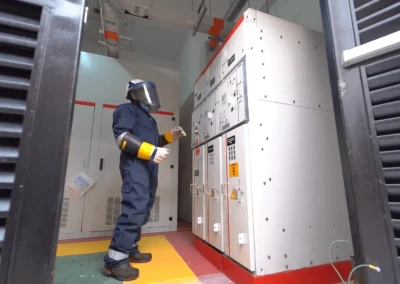

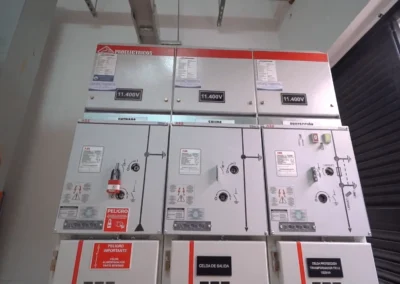

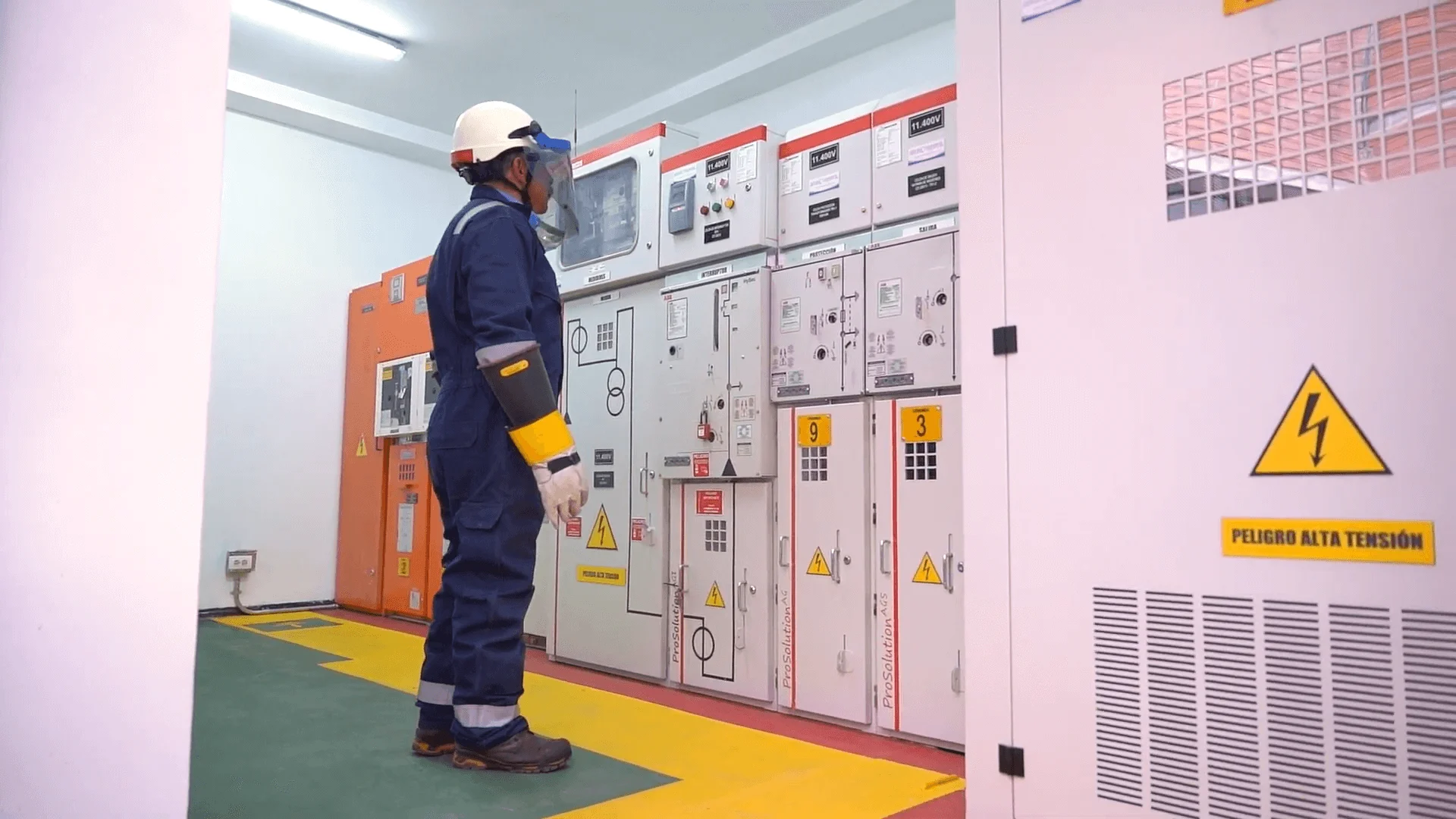

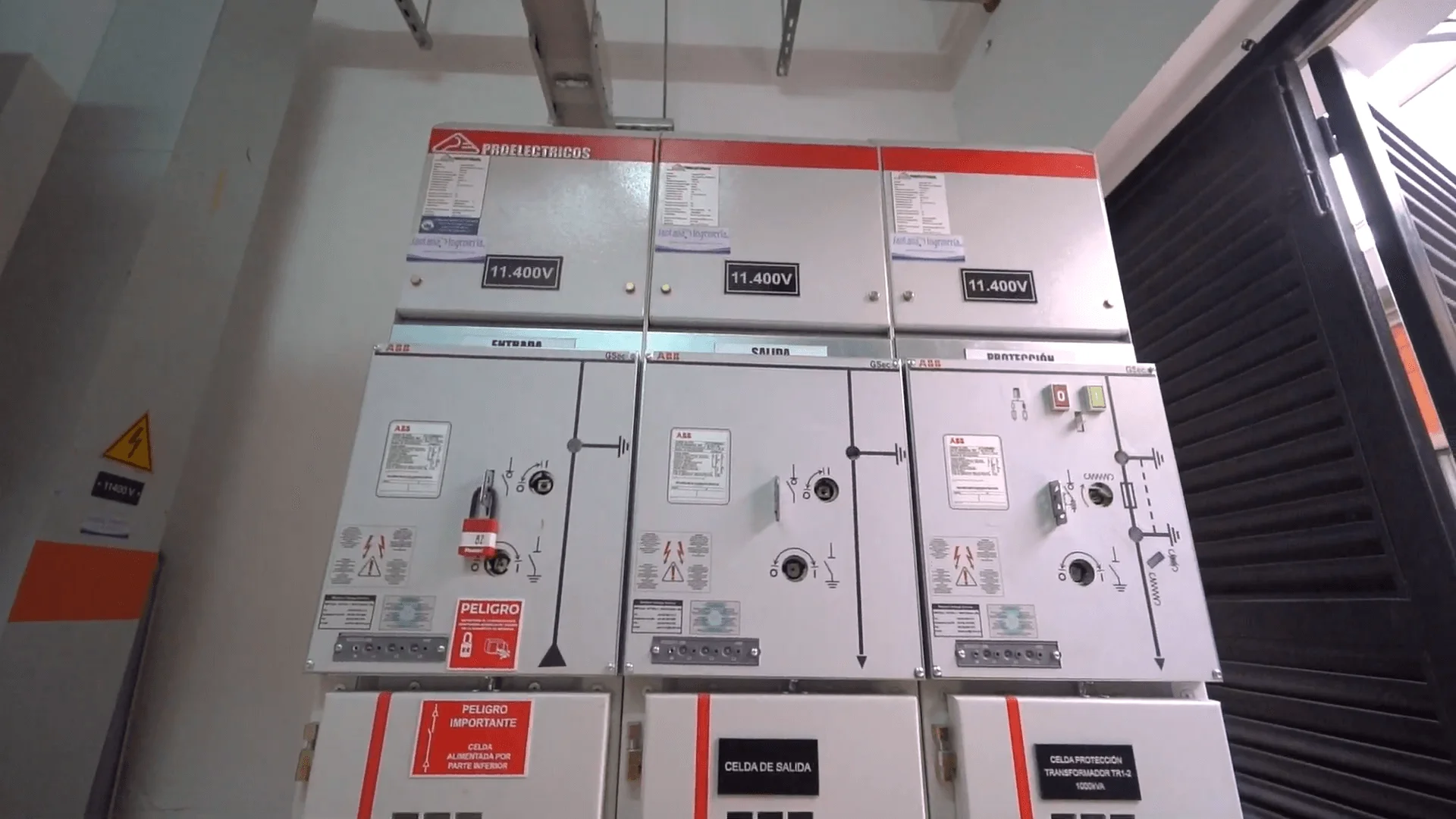

• tren de celdas en SF6
• sistemas de maniobra y protección
• asociados a subestaciones y respaldo energético

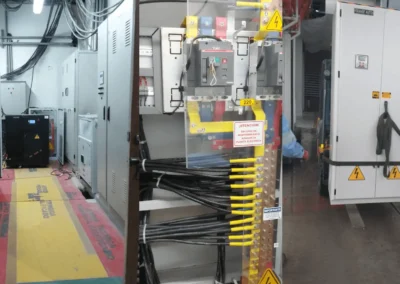

• tableros de transferencia automática
• transformadores BT-BT

Estas mejoras incrementan la seguridad operativa y la confiabilidad del sistema eléctrico. Las intervenciones se desarrollaron en infraestructura eléctrica de media tensión y sistemas asociados, sin intervención en redes internas de distribución dentro de las edificaciones.

Implementación de Doble Suplencia: Seguridad en la Atención Médica

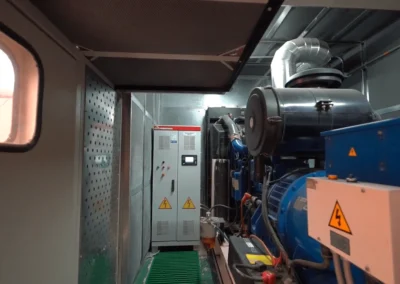

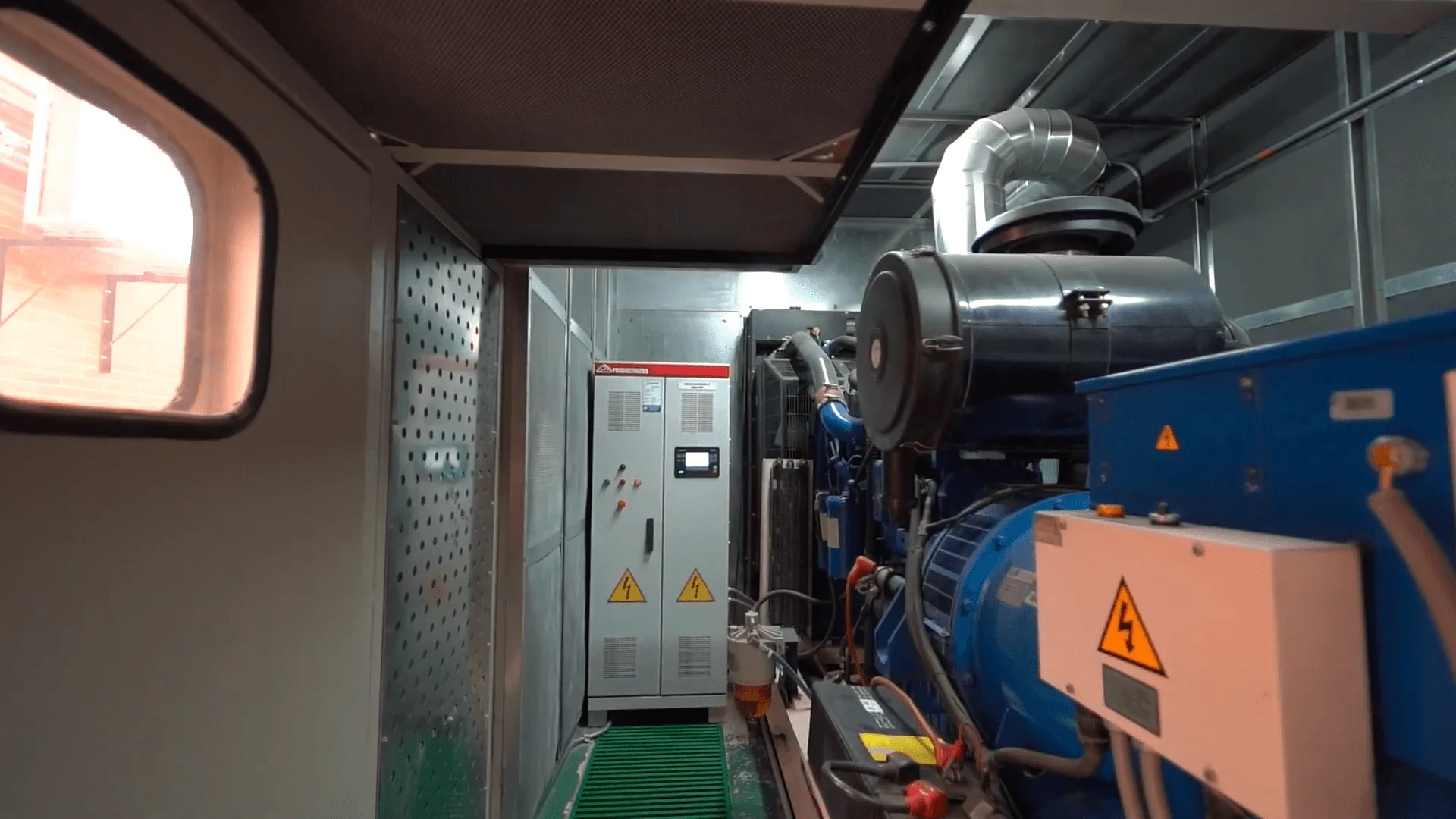

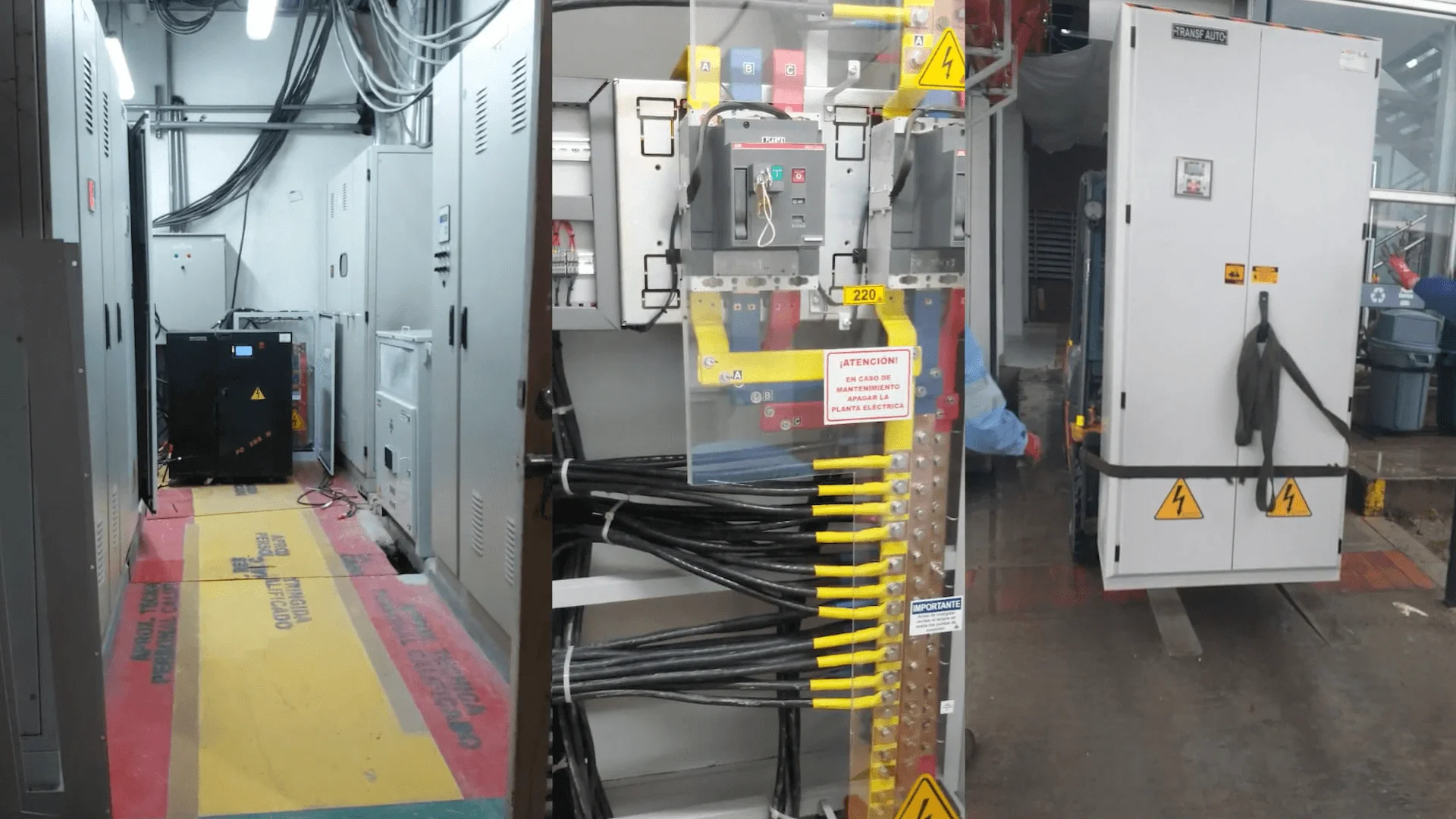

Para garantizar la continuidad operativa en caso de fallas eléctricas, instalamos un sistema de doble suplencia, compuesto por una planta eléctrica de emergencia y un sistema de alimentación ininterrumpida (UPS).

• La UPS actúa de inmediato en caso de cortes de energía, asegurando el funcionamiento continuo de equipos médicos esenciales como monitores, ventiladores y sistemas de soporte vital.
• La planta eléctrica de emergencia asume las cargas no críticas, asegurando la estabilidad del suministro en todo el hospital.

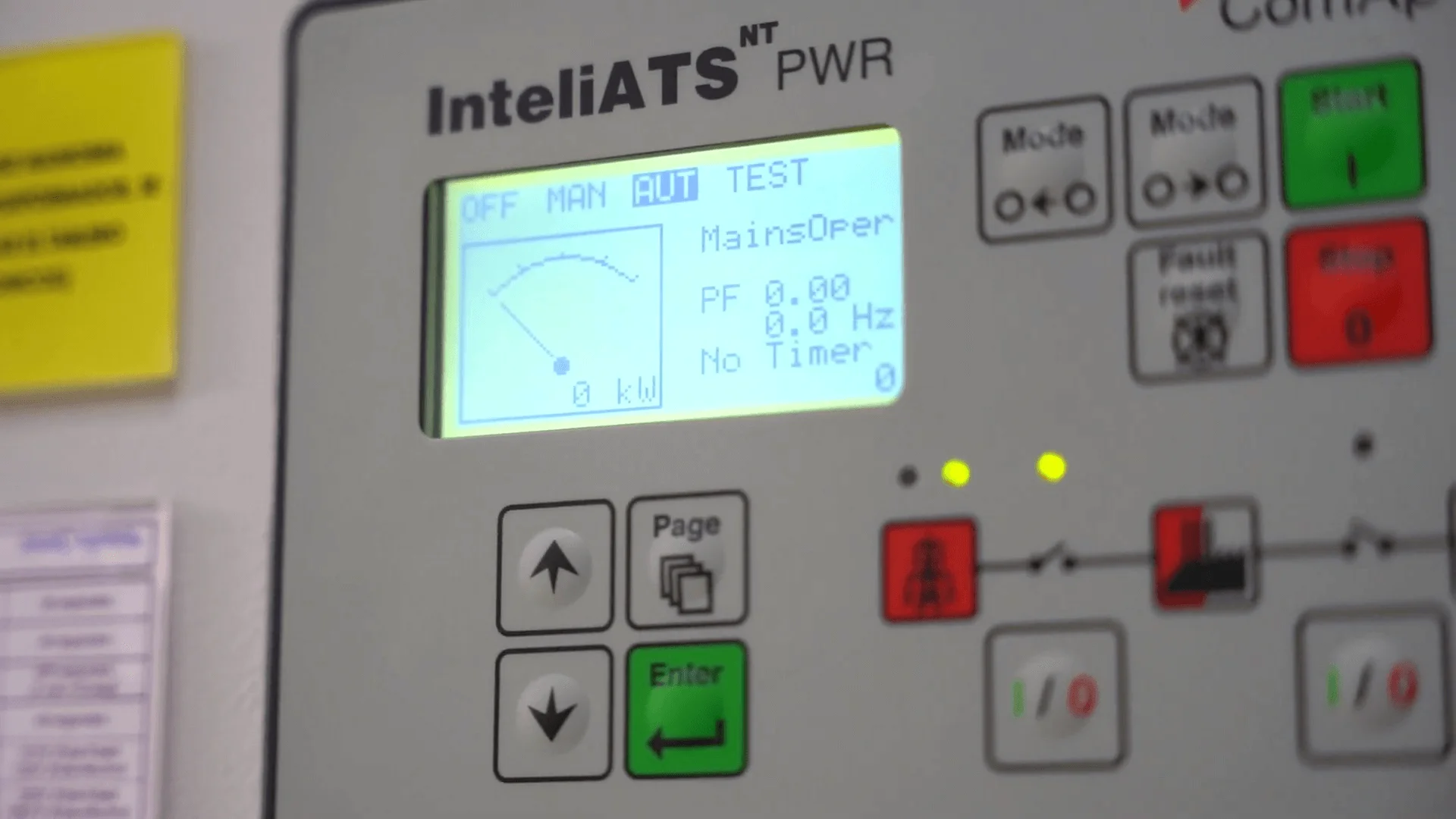

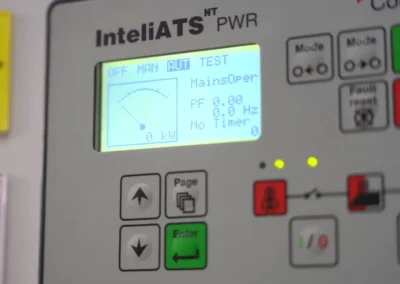

• Se instalaron tableros de transferencia automática, facilitando el cambio entre fuentes de energía sin interrupciones.
• Implementamos un sistema de sincronismo que coordina generadores en distintas áreas, optimizando la distribución de energía y reduciendo tiempos de respuesta ante emergencias.

Este sistema garantiza seguridad operativa, cumplimiento normativo y eficiencia energética, reduciendo riesgos y mejorando la calidad del servicio hospitalario.

Sincronización de grupos electrógenos

Se implementó un sistema de sincronización que permite operar varios generadores de forma coordinada, asegurando continuidad del suministro incluso durante mantenimientos programados.

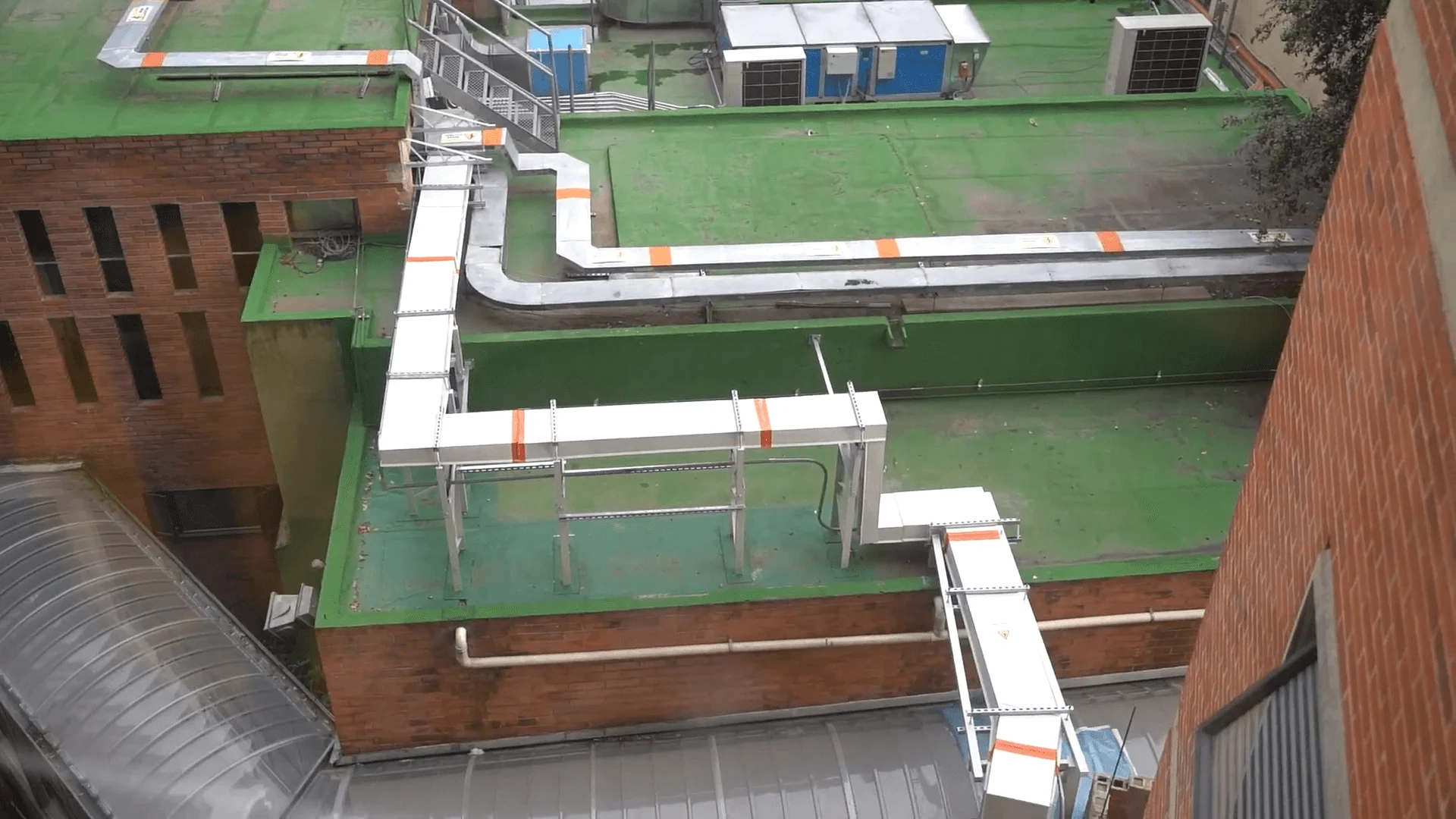

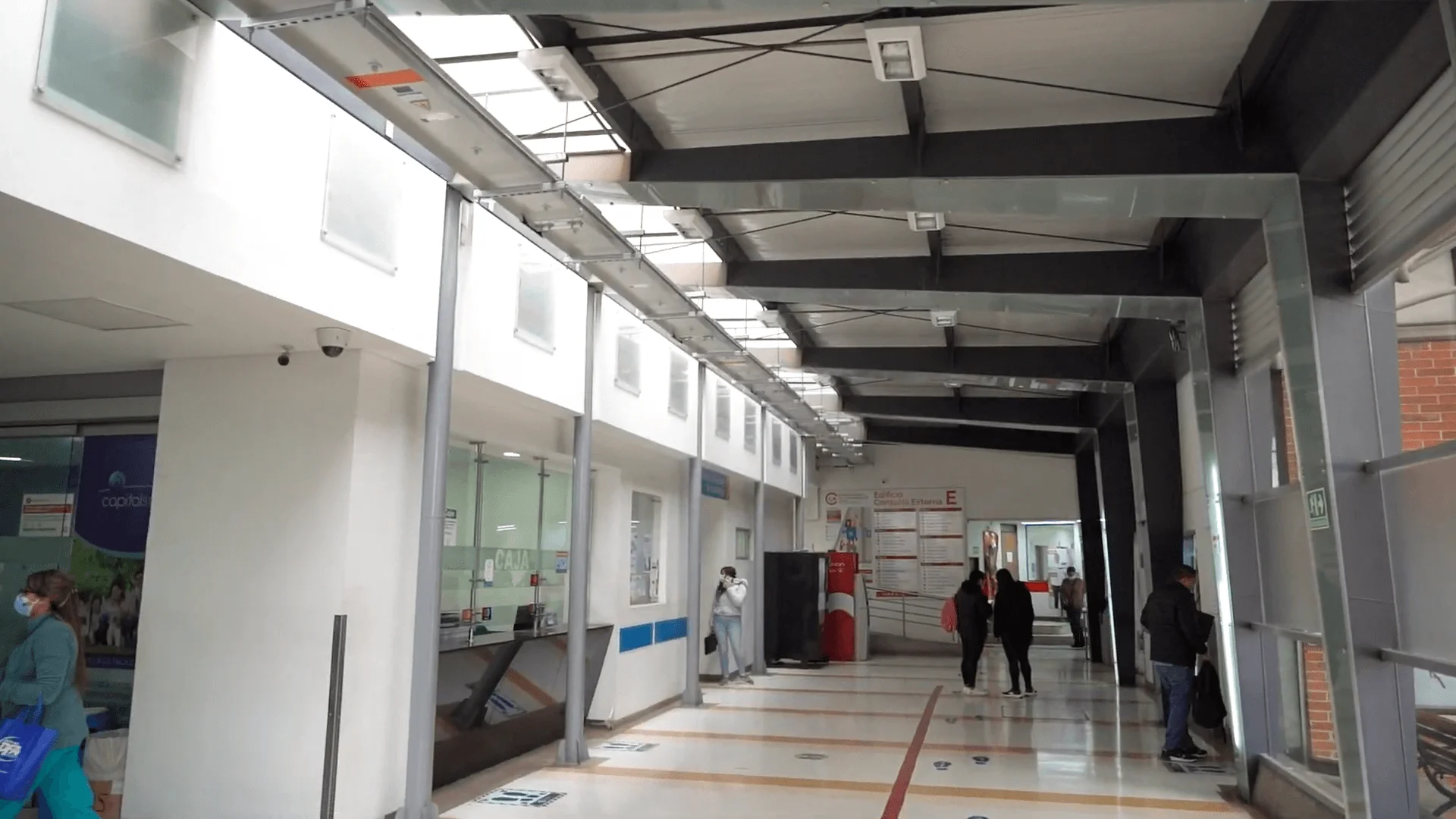

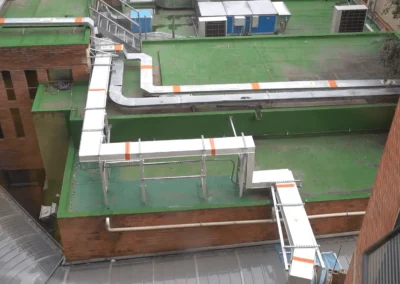

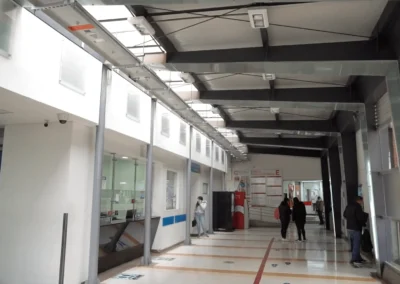

Instalación de Electrobarras: Distribución Energética Eficiente

Para optimizar la distribución eléctrica del Instituto, implementamos un sistema de electrobarras, una solución innovadora que:

• Mejora la capacidad de manejo de corriente, asegurando una alimentación estable y confiable.
• Optimiza la eficiencia energética, reduciendo pérdidas en la transmisión de energía.
• Simplifica el mantenimiento y la escalabilidad, facilitando futuras expansiones.

Este sistema de barras conductoras se integró al sistema de sincronismo, creando un punto común de red de respaldo que fortalece la infraestructura eléctrica del Instituto.

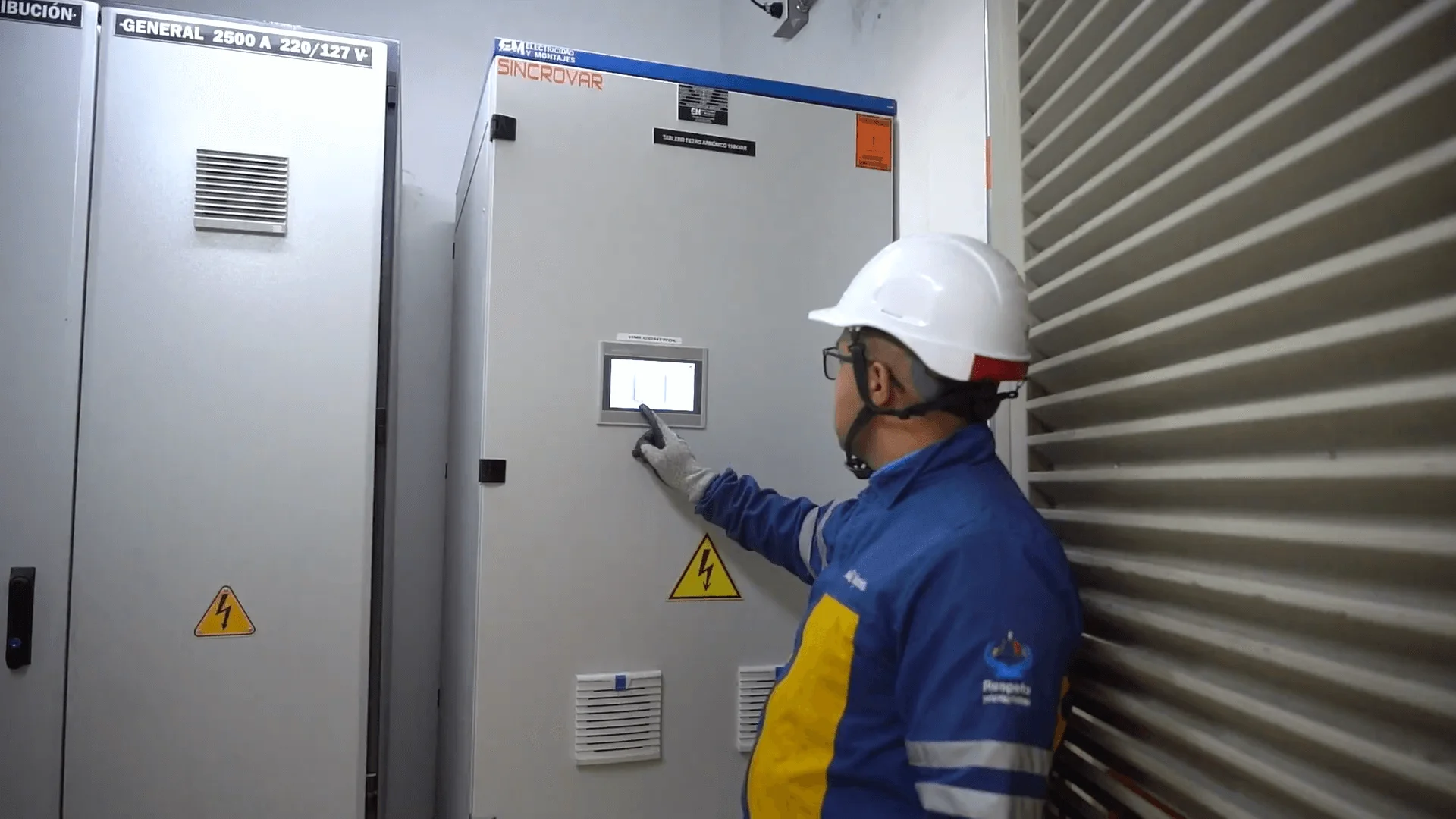

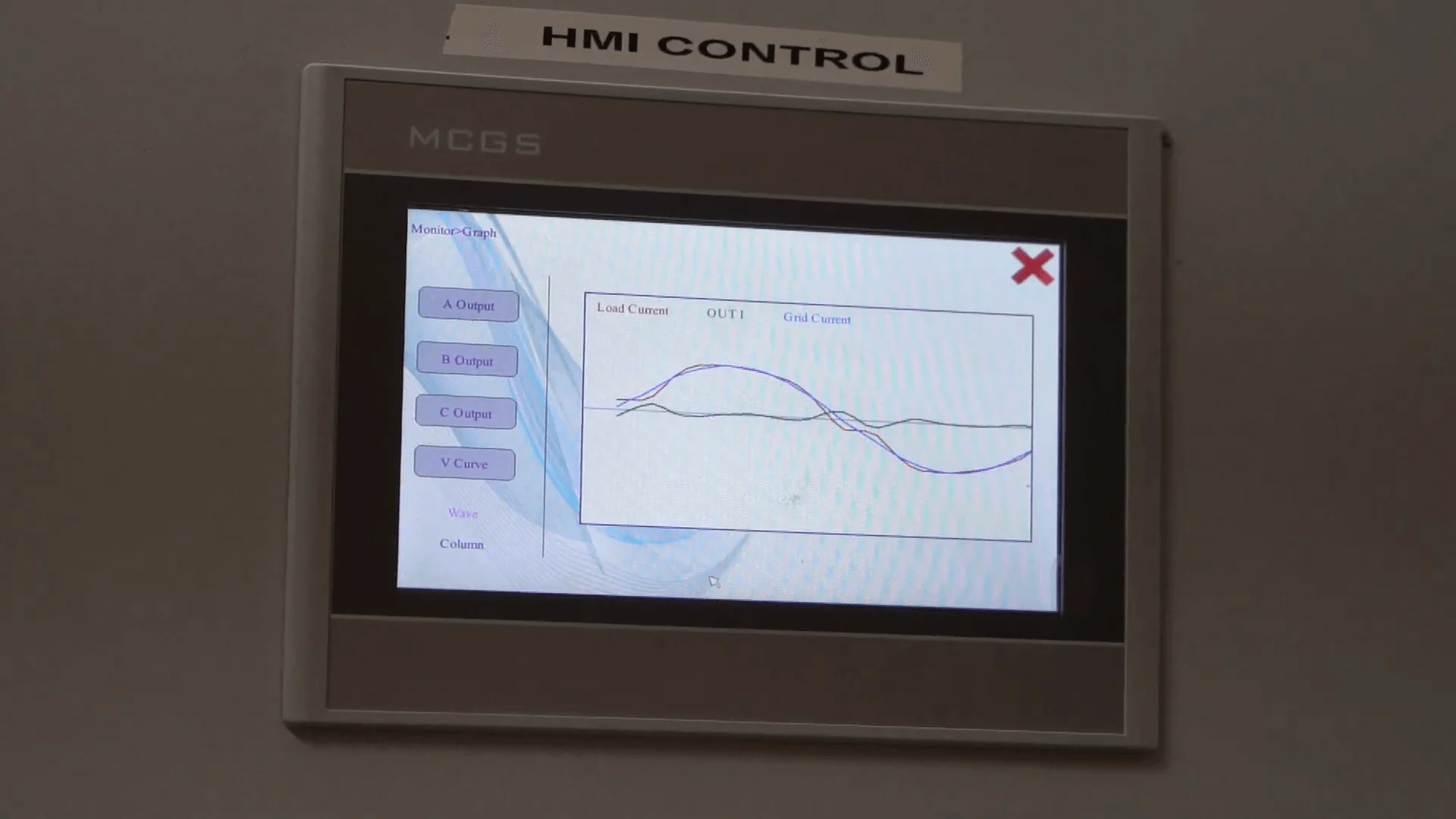

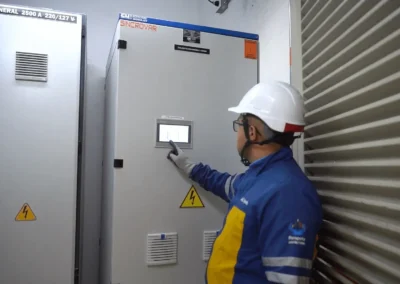

Instalación de Filtros de Armónicos: Calidad y Estabilidad del Suministro

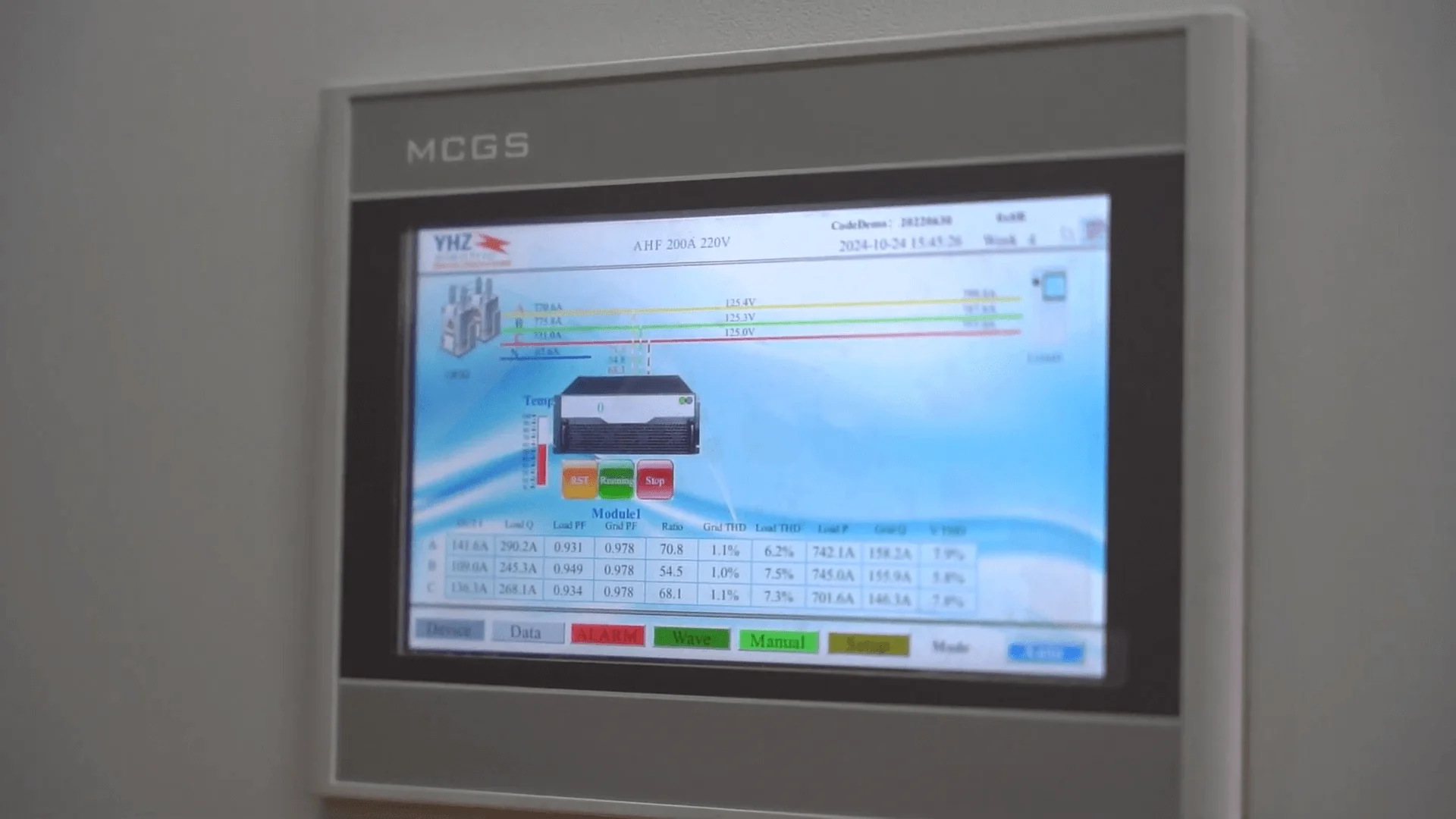

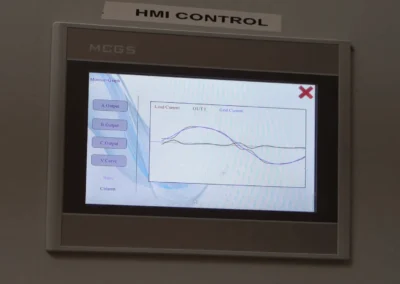

Uno de los desafíos eléctricos en entornos hospitalarios es la presencia de armónicos, que afectan la calidad del suministro eléctrico y reducen la vida útil de los equipos médicos. Para mitigar estos efectos, implementamos un sistema avanzado de filtros de armónicos SVG (Voltage Source Converter), que ofrece:

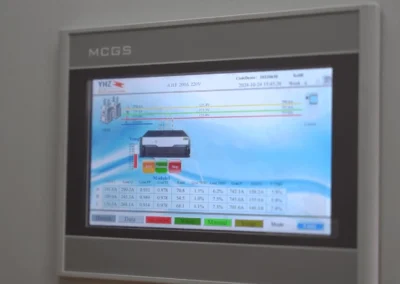

• Monitoreo y control en tiempo real, ajustando automáticamente la compensación de armónicos.
• Alta capacidad de filtración, eliminando interferencias de baja y alta frecuencia.
• Reducción de pérdidas energéticas, optimizando el uso de la electricidad y generando ahorros operativos.
• Mayor estabilidad y confiabilidad del sistema eléctrico, protegiendo los equipos médicos críticos.

Con esta solución, el Instituto Nacional de Cancerología ahora cuenta con una infraestructura eléctrica robusta, eficiente y preparada para responder a las exigencias de un centro de salud de alto nivel.

Mejora en la calidad de energía

La instalación de filtros activos permitió reducir armónicos, optimizar el consumo energético y prolongar la vida útil de los equipos eléctricos.

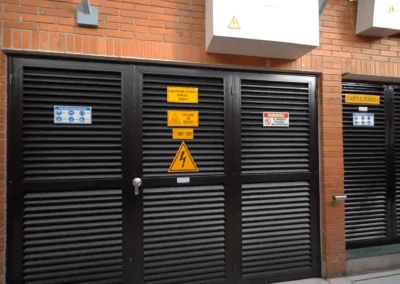

Cumplimiento normativo

Todas las intervenciones fueron desarrolladas bajo estándares técnicos alineados con:

• RETIE
• NTC 2050
• IEEE 519

Esto garantiza la seguridad y legalidad de la infraestructura eléctrica de media tensión en entornos hospitalarios.

Resultados del proyecto

Las soluciones implementadas generaron mejoras significativas en la confiabilidad y eficiencia del sistema eléctrico del Instituto Nacional de Cancerología.

Indicadores clave del proyecto

+60% aumento en capacidad energética
La ampliación de subestaciones permitió gestionar mayores demandas eléctricas.

+40% mejora en la confiabilidad del sistema eléctrico
Se fortaleció la continuidad del suministro energético.

-35% reducción de interrupciones eléctricas
Se minimizó el impacto de fallas en procesos críticos.

-30% reducción de paradas inesperadas
Se incrementó la disponibilidad del sistema eléctrico.

+25% mejora en eficiencia operativa de equipos médicos
La calidad de energía optimizada favoreció el desempeño de equipos sensibles.

-25% reducción en consumo de combustible
La sincronización de generadores permitió optimizar el uso energético.

100% cumplimiento normativo
Las instalaciones eléctricas cumplen plenamente con la regulación vigente.

Impacto en la atención médica

La infraestructura eléctrica es un componente fundamental para el funcionamiento de hospitales y centros de diagnóstico.

Gracias a la modernización del sistema eléctrico del Instituto Nacional de Cancerología:

• se fortaleció la disponibilidad energética para áreas críticas
• se redujeron riesgos operativos
• se mejoró la confiabilidad de equipos de diagnóstico
• se aseguró la continuidad de servicios médicos esenciales

Un sistema eléctrico robusto permite que los equipos médicos funcionen de forma continua y confiable, respaldando la atención oportuna y segura para los pacientes.

Experiencia en infraestructura eléctrica para sectores críticos

Este proyecto demuestra la capacidad de Santana Ingeniería para diseñar y ejecutar soluciones eléctricas en infraestructuras donde la continuidad del servicio es prioritaria.

Nuestra experiencia incluye:

• diseño y construcción de subestaciones eléctricas
• modernización de sistemas eléctricos industriales
• sincronización de plantas de emergencia
• calidad de energía y eficiencia energética
• mantenimiento y actualización de redes eléctricas de media tensión e infraestructura asociada

Trabajamos con organizaciones que requieren sistemas eléctricos confiables para garantizar la continuidad de sus operaciones.

Este servicio está enfocado en infraestructura eléctrica de media tensión y sistemas asociados a subestaciones.

No incluye instalaciones eléctricas internas, redes de baja tensión ni adecuaciones eléctricas dentro de edificaciones.
